فهم تصنيع كابلات الألياف البصرية
من النظرية إلى الإنتاج
يعتمد عالم الاتصالات الحديثة بشكل كبير على تصنيع كابلات الألياف البصرية ، وهي عملية متطورة تحول المواد الخام إلى العمود الفقري للاتصال العالمي.
المبادئ الأساسية لدليل الموجة البصرية
في قلب تصنيع الكابلات البصرية الألياف يكمن فهم كيفية انتشار الضوء من خلالأدلة الموجات البصرية. يحدد توزيع المجال الكهرومغناطيسي وخصائص مشروط داخل أدلة الموجات الألياف خصائص الإرسال الأساسية لكل كابل الألياف البصرية. ألياف الوضع المفردة - ، والتي تدعم وضع انتشار واحد فقط ، تظهر أطوال موجية محددة يجب التحكم فيها بعناية أثناء إنتاج كابل الألياف البصرية.
يمكن أن تتغير خصائص القطع هذه بعد الكابلات ، مما يجعل من الضروري للمصنعين حساب الضغوط الميكانيكية وتأثيرات الانحناء خلال مرحلة تصميم كابلات الألياف البصرية لضمان الأداء الأمثل في المنتج النهائي.
ظاهرةتشتت لونيفي ألياف الوضع - ، تمثل ألياف الوضع اعتبارًا مهمًا في تصنيع كبلات الألياف البصرية. هذا الطول الموجي - يسبب خاصية الانتشار المعتمدة مكونات طيفية مختلفة من الإشارات البصرية للسفر بسرعات مختلفة ، مما يحد من مسافات النقل ومعدلات البيانات في أنظمة كابل الألياف البصرية.
تتضمن تقنيات التصنيع الحديثة استراتيجيات تعويض التشتت ، بما في ذلك إنتاج التشتت - تعويض الألياف والتحكم الدقيق في ملفات تعريف فهرس الانكسار أثناءتصنيع التشكيل. تضمن هذه الأساليب المتقدمة في إنتاج كابلات الألياف البصرية أن الكابلات النهائية يمكن أن تدعم نقل بيانات السرعة العالية - عبر مسافات ممتدة دون تدهور الإشارة.
الانعكاس الداخلي الكلي
المبدأ الأساسي الذي يتيح انتشار الضوء من خلال البصريات الألياف
خصائص الوضع
تحدد مسارات الانتشار المختلفة تصنيف الألياف
الابتعادآثار rsion
الطول الموجي - يؤثر الانتشار التابع على سلامة الإشارة
تشتت وضع الاستقطاب (PMD)يمثل تحديًا آخر يجب معالجته من خلال تقنيات تصنيع كابلات الألياف البصرية المتقدمة. يؤدي هذا التأثير ، الناجم عن اندماج الألياف ، إلى تأخير مجموعة تفاضلية بين حالات الاستقطاب المتعامد داخل كابل الألياف البصرية.
تشمل عمليات التصنيع الآن تقنيات الغزل المتخصصة أثناء رسم الألياف لتقليلPMD، ضمان الأداء المتفوق لكابل الألياف البصرية في أنظمة نقل السرعة العالية -. أصبحت هذه الابتكارات في إنتاج الكابلات البصرية الألياف ضرورية لتلبية المتطلبات الصارمة لشبكات الاتصالات الحديثة.
تطور ألياف الاتصال
يعكس تقدم معايير الألياف البصرية من G.652 إلى G.657 تحسينات مستمرة في إمكانات تصنيع كابلات الألياف البصرية.
G.652
G.652 Single Single -
- تم نشرها في جميع أنحاء العالم كمعيار لتركيبات الكابلات البصرية الألياف
- فئات فرعية متعددة (A ، B ، C ، D) متوفرة لتطبيقات كابل الألياف البصرية المختلفة
- يوفر G.652D انخفاضًا في توهين ذروة المياه في أنظمة كابل الألياف البصرية
- أدنىPMDتضمن القيم في متغيرات كابل الألياف الضوئية الأحدث أداء أفضل
G.653 - G.655
G .653 - G.655 الألياف المتخصصة
- G.653: التشتت -
- G.654: تم تحويل Cutoff - إلى استخدام كابل الألياف البصرية الغواصة
- G.655: غير- صفر تشتت -
- خصائص مصممة لتطبيقات كابل الألياف البصرية المحددة
G.657
G.657 Bend - ألياف غير حساسة
- يحافظ على أداء كابل الألياف البصرية تحت الانحناءات الضيقة
- يتيح منشآت كبلات الألياف المرنة FTTH
- التحكم الدقيق في فهرس الانكسار في تصنيع كابلات الألياف البصرية
- التصاميم المحنك لتحسين الوضع الحبس في كابل الألياف البصرية
يمثل إدخال G.657 Bend - ألياف غير حساسة علامة فارقة في تصنيع كابلات الألياف البصرية. تحافظ هذه الألياف على أداء ممتاز حتى في ظل ظروف الانحناء الضيقة ، مما يتيح سيناريوهات التثبيت الأكثر مرونة في الألياف - إلى- النشرات الرئيسية -.
يتطلب تصنيع هذه الألياف تحكمًا دقيقًا في ملف تعريف فهرس الانكسار ، وغالبًا ما تستخدم تصميمات محملة تحصر الوضع البصري بشكل أكثر فعالية من ملامح الفهرس التقليدية -.
تقنيات التصنيع المسبقة
ترسب بخار كيميائي معدّل
يمثل إدخال G.657 Bend - ألياف غير حساسة علامة فارقة في تصنيع كابلات الألياف البصرية. تحافظ هذه الألياف على أداء ممتاز حتى في ظل ظروف الانحناء الضيقة ، مما يتيح سيناريوهات تثبيت كبل الألياف البصرية أكثر مرونة في الألياف - إلى - عملية نشر-.
يتطلب تصنيع مكونات الكابلات الألياف البصرية هذه تحكمًا دقيقًا في ملف تعريف مؤشر الانكسار ، وغالبًا ما تستخدم التصميمات المحملة التي تقصر الوضع البصري بشكل أكثر فعالية من ملامح الفهرس التقليدية - المستخدمة في منتجات الكابلات البصرية الألياف التقليدية.
VAPOR - ترسب محوري المرحلة
تمثل VAPOR - عملية الترسب المحوري للمرحلة (VAD) وعمليات ترسب البخار الخارجية (OVD) عالياً - نهج تصنيع كبلات الألياف الضوئية للألياف. تتيح تقنية VAD نمو التشكيل المستمر من خلال الترسيب المحوري لجزيئات السخام لإنتاج كابل الألياف البصرية ، بينما يبني OVD طبقات على قضيب مستهدف دوار.
أثبت مزيج ترسب VAD الأساسي مع تطبيق الكسوة OVD فعالًا بشكل خاص لإنتاج ألياف G.652d المستخدمة في كابل الألياف البصرية ذات الخصائص البصرية الفائقة.
ترسب البخار الكيميائي للبلازما
يوفر ترسب البخار الكيميائي للبلازما (PCVD) ونظام التقنية الكيميائية المعدلة الخارجي (OMCTS) أساليب بديلة في تصنيع كابلات الألياف البصرية.
توفر تقنية OMCTS ، التي تم تطويرها على وجه التحديد لإنشاء طبقات الكسوة OVD في تشكيلات كابل الألياف البصرية ، معدلات ترسب محسّنة وكفاءة استخدام المواد المحسنة ، مما يساهم في مزيد من التكلفة - عمليات إنتاج الكابلات البصرية الألياف الفعالة.
عملية التصنيع المسبقة
الخطوة الأولى الحرجة في إنشاء ألياف بصرية عالية الجودة-
عملية MCVD
تعتبر عملية ترسيب البخار الكيميائي المعدل (MCVD) واحدة من أكثر التقنيات المتقدمة المستخدمة في تصنيع كابلات الألياف البصرية.
من خلال إدخال الأبخرة الكيميائية بدقة في أنبوب السيليكا الدوار ، يمكن للمصنعين تحقيق ترسب دقيق للغاية للطبقات الزجاجية مع المخدرات التي يتم التحكم فيها.
تضمن هذه الطريقة التحكم الممتاز في فهرس الانكسار ، وهو أمر بالغ الأهمية لتحسين نقل الضوء ، وتقليل فقدان الإشارة ، وتعزيز أداء الألياف الإجمالية.
بالنسبة لتطبيقات B2B ، مثل مراكز البيانات ، وشبكات العمود الفقري 5G ، وأنظمة الاتصالات الغواصة ، تضمن ملفات تعريف فهرس الانكسار المتسقة - الاستقرار والتوافق مع الأنظمة البصرية العالية-.
تقنية VAD
تعتبر تقنية الترسيب المحوري للبخار (VAD) طريقة رائدة لإنتاج التشكيلات الألياف الضوئية. على عكس عمليات الدُفعات ، يتيح VAD نمو التشكيل المستمر ، مما يحسن بشكل كبير الكفاءة والاتساق في تصنيع كابلات الألياف البصرية.
أثناء العملية ، يتم ترسيب جزيئات السيليكا مباشرة على قضيب البذور في اتجاه محوري ، وتشكيل تشكيلات قطر كبيرة - مع بنية موحدة والتحكم الدقيق للانكسار.
لتطبيقات B2B - مثل شركات الاتصالات ، ومشغلي مركز البيانات ، ومقدمي كبلات الغواصة - ، تضمن تقنية VAD العرض المستقر ، والموثوقية العالية التي تتطلبها الشبكات البصرية العالمية.
OVD عملية OVD
يعد ترسب البخار الخارجي (OVD) أحد أكثر التقنيات استخدامًا في تصنيع كابلات الألياف البصرية.
في هذه العملية ، يتم ترسيب جزيئات السيليكا الدقيقة في طبقات شعاعية على قضيب سيراميك دوار. بعد الترسيب ، يتم دمج التشكيل المسامي في درجات حرارة عالية لإنشاء بنية زجاجية كثيفة مع التحكم الدقيق في مؤشر الانكسار.
بالنسبة للمشترين B2B مثل مشغلي الاتصالات ، ومقدمي مركز البيانات ، وتكامل النظام ، يضمن OVD قابلية التوسع ، والتوهين المنخفض ، والأداء البصري الموثوق - التي تعتبر حاسمة في تصنيع كبلات الألياف الألياف التالية-.
طريقة PCVD
يعد ترسيب البخار الكيميائي للبلازما (PCVD) تقنية متقدمة في تصنيع كابلات الألياف البصرية التي تستخدم البلازما التي تم إنشاؤها microwave - لإيداع الطبقات الزجاجية داخل أنبوب السيليكا.
بالمقارنة مع طرق تصنيع التشكيل الأخرى ، يوفر PCVD دقة استثنائية في التحكم في مؤشر الانكسار من خلال السماح لتعديلات دقيقة من المنشطات مثل الجرمانيوم أو الفلور أثناء تفاعل البلازما.
لتطبيقات B2B ، مثل الاتصالات الطيران ، أنظمة الاستشعار ، وشبكات العمود الفقري متروبوليتان ، يقدم PCVD الألياف ذات الأداء المتفوق ، والتكاثر ، واستقرار مصطلح طويل -.
عمليات رسم الألياف والطلاء
يحدث تحويل التشكيلات إلى كابلات الألياف البصرية أثناء عملية الرسم ، حيث يحدد التحكم الدقيق في درجة الحرارة والتوتر وسرعة الرسم خصائص الألياف النهائية. يتم تسخين الشكل المسبق في فرن الرسم إلى حوالي 2000 درجة ، مما يخلق منطقة يتأخر حيث يتدفق الزجاج ويقلل إلى قطر الألياف المستهدف من 125 ميكرومتر.
يمثل تطبيق الطلاء الواقي مباشرة بعد التبريد جانبًا مهمًا آخر من تصنيع كابلات الألياف البصرية. عادةً ما يتم تطبيق الطلاءات dual - layer uv - عادةً
يمتص الطلاء الأساسي الإجهاد الميكانيكي والوسائد الدقيقة ، في حين توفر الطبقة الثانوية مقاومة التآكل وطول- مصطلح حماية البيئة. يعد الحفاظ على التركيز الدقيق لهذه الطلاء ضروريًا لضمان الربط الموثوق والموصل وفقدان الإدراج المنخفض في عمليات النشر الكبيرة-.
تستخدم مرافق تصنيع كبلات الألياف الضوئية المتقدمة أنظمة مراقبة القطر القائمة على الليزر - والتحكم في حلقة مغلقة- للحفاظ على التحمل الأبعاد داخل ± 0.5 ميكرومتر. هذا التحكم الضيق أمر حيوي للتوافق مع الموصلات القياسية ومعدات الربط الانصهار.
أي انحراف يتجاوز التسامح يمكن أن يزيد من فقدان لصق ، ويقلل من كفاءة الموصل ، وتسوية سلامة الإشارة في شبكات النقل الطويلة-. تقوم أنظمة التحكم الآلية على الفور بضبط سرعة الرسم أو ظروف الفرن للحفاظ على موثوقية عالية العملية ، مما يجعل هذا أحد السمات المميزة لخطوط الإنتاج الحديثة.
لPMDتخفيض ، يقوم مصنعو كابلات الألياف البصرية بتنفيذ غزل الألياف المتحكم فيه أثناء عملية الرسم. تقدم هذه التقنية تطورًا منظمًا بعناية على طول محور الألياف ، ويبلغ متوسطه بشكل فعال الانحدار المتبقي الناجم عن عدم التماثل الهيكلي.
يعد تقليل PMD ضروريًا في أنظمة الأسعار العالية - bit - (10 جيجابايت/ثانية وما فوق) وتقنيات الإرسال المتماسكة ، حيث تحد تأثيرات الاستقطاب مباشرة من مسافة النقل وعرض النطاق الترددي. من خلال دمج التحكم في الغزل في أبراج الرسم ، تضمن الشركات المصنعة أن تلبي الألياف معايير PMD الدولية لشبكات الاتصالات القادمة-.
تتطلب عملية التبريد بعد الرسم في تصنيع الكابلات البصرية الألياف إدارة دقيقة لمنع الضغوط المتبقية التي قد تؤثر على قوة الألياف والخصائص البصرية. تستخدم أنظمة تبريد غازات الهيليوم على نطاق واسع بسبب الموصلية الحرارية العالية وقدرتها على تقديم تبريد سريع وموحد دون إدخال الملوثات.
يؤدي التبريد الصحيح إلى تحسين الموثوقية الميكانيكية ، ويقلل من تكوين الكراك micro - ، ويعزز مقاومة التعب على مدار عقود من عمر الخدمة. في تطبيقات الأداء العالية - مثل كبلات الغواصة أو ربطات مركز البيانات ، تعد بروتوكولات التبريد المحسنة أمرًا ضروريًا لتحقيق خسارة منخفضة - منخفضة وخسارة طويلة -.
مراحل عملية رسم الألياف
التحميل المسبق
يتم تحميل التشكيل بعناية في برج الرسم ، محاذاة بدقة لضمان هندسة الألياف المناسبة أثناء إنتاج كابل الألياف البصرية.
01
التدفئة في الفرن
يتم تسخين طرف التشكيل إلى حوالي 2000 درجة في فرن الجرافيت أو الخزفي ، مما يليح الزجاج للرسم أثناء تصنيع كابلات الألياف البصرية.
02
رسم الألياف
يتم رسم الزجاج المخففة إلى القطر المستهدف (عادة 125 ميكرون) مع التحكم الدقيق في التوتر لتشكيل قلب كابل الألياف البصرية.
03
مراقبة القطر
قياس ميكرومتر الليزر يقيس قطر الألياف باستمرار أثناء إنتاج كابل الألياف البصرية ، مما يوفر ملاحظات لأنظمة التحكم في الحلقة المغلقة-.
04
عملية التبريد
أنظمة تبريد غازات الهيليوم بسرعة وموحدة تبرد الألياف أثناء تصنيع كابلات الألياف البصرية لمنع الضغوط المتبقية.
05
تطبيق الطلاء
يتم تطبيق طبقات acrylate dual - أثناء إنتاج كابل الألياف البصرية لحماية سطح الألياف وتوفير قوة ميكانيكية.
06
المعالجة بالأشعة فوق البنفسجية
يتم علاج الطلاء المطبق باستخدام إشعاع الأشعة فوق البنفسجية أثناء تصنيع كابلات الألياف البصرية لتشكيل طبقة واقية صلبة.
07
تخزين
يتم تخزين الألياف النهائية على بكرات مع التحكم الدقيق في التوتر أثناء إنتاج كابل الألياف البصرية لمنع الأضرار.
08
تصميم هيكل الكابلات والتصنيع
يتضمن الانتقال من الألياف الفردية إلى الكابلات البصرية الألياف الوظيفية اعتبارات تصميم متعددة وخطوات التصنيع.
تقنية ألياف الشريط ، حيث يتم ترتيب ألياف متعددة في صفائف مستوية وتغليف في مواد مصفوفة UV - ، تتيح عبوة الكثافة العالية - حاسمة لتصنيع كبل الألياف الضوئية الحديثة.
يتطلب إنتاج ألياف الشريط أنظمة محاذاة دقيقة وتطبيق طلاء موحد لضمان قدرات الربط الانصهار الشامل الموثوق.
توفر تصميمات الأنبوب فضفاضة في الكابلات البصرية الألياف عزلًا ميكانيكيًا بين الألياف والعناصر الهيكلية للكابلات ، والحماية من الضغوط البيئية.
تتضمن عملية الطلاء الثانوية للأنابيب فضفاضة بثق البولي بروبيلين المعدلة أو غيرها من المواد المرنة الحرارية حول حزم الألياف ، مع التحكم الدقيق في طول الألياف الزائدة لاستيعاب التمدد الحراري التفاضلي والانكماش.
يؤثر اختيار وتطبيق مركبات ملء في تصنيع كابلات الألياف البصرية بشكل كبير على أداء الكابل. الهلام التقليدي - مصممة كابل الألياف البصرية المملوءة تستخدم مركبات ثانوية تمنع دخول الماء مع السماح بحركة الألياف.
ومع ذلك ، اكتسبت تقنيات كابل الألياف الجافة التي تستخدم المياه - حظر الخيوط والأشرطة شعبية بسبب أسهل خصائص التثبيت والصيانة.

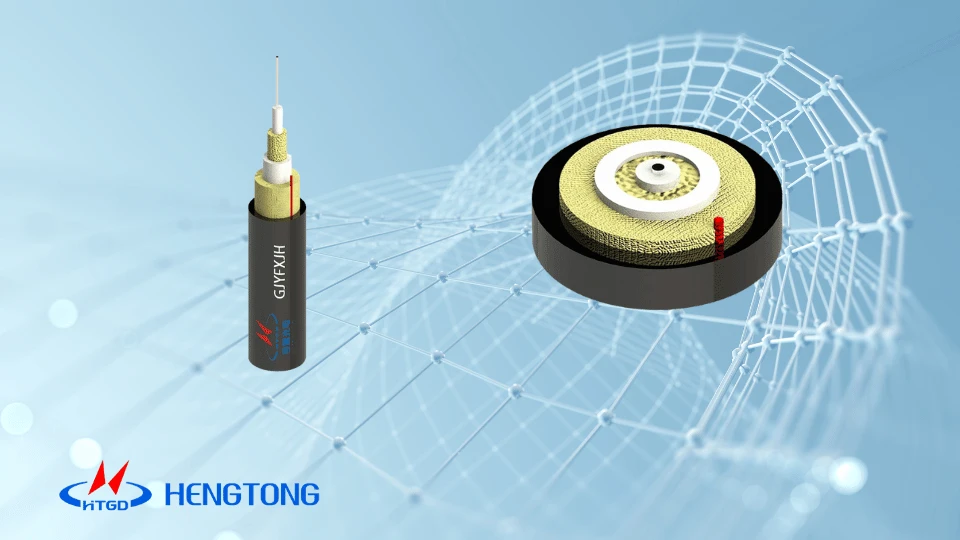

هياكل كابل الألياف البصرية
مكونات هيكل الكابل
- الألياف البصرية
- أعضاء القوة
- أنابيب المخزن المؤقت
- سترة خارجية
تقنية الألياف الشريط
تقوم ألياف الشريط بترتيب ألياف متعددة في صفائف مسطحة ، مما يتيح كثافة التعبئة العالية وربط اندماج الكتلة الأسرع. في تصنيع الكابلات البصرية الألياف ، تعمل هذه التقنية على تحسين كفاءة التثبيت وتقلل من تكاليف العمالة ، مما يجعلها مثالية لمراكز البيانات وشبكات الاتصالات الكبيرة.
تصاميم أنبوب فضفاضة
تتيح تصميمات الأنبوب فضفاضة الألياف أن تتحرك بحرية داخل أنابيب المخزن المؤقت الوقائية ، مما يقلل من الإجهاد من التغيرات في الانحناء ودرجة الحرارة. يستخدم هذا الهيكل على نطاق واسع في تصنيع كابلات الألياف البصرية ، ويعزز المتانة لتطبيقات الاتصالات عن بعد في الهواء الطلق والطويلة-.
أنظمة حظر المياه
تستخدم أنظمة الحظر - مركبات هلام أو مواد جافة قابلة للتضخم لمنع اقتحام الرطوبة. في تصنيع الكابلات البصرية الألياف ، فإنها تضمن موثوقية الطول - في البيئات القاسية مثل المنشآت المدفونة أو الغواصة.
أنواع الكابلات المتخصصة
كابلات ADSS
تم تصميم جميع - self - الداعمة (ADSS) الكابلات البصرية الألياف للتثبيت الجوي على طول خطوط نقل الطاقة ، حيث يجب عليها تحمل الأحمال الميكانيكية الكبيرة مع الحفاظ على الأداء البصري.
- لا مكونات معدنية
- Self - دعم تصميم كابل الألياف البصرية
- مقاومة للتداخل الكهربائي
كابلات OPGW
تجمع الكابلات البصرية الألياف البصرية (OPGW) بين إمكانيات الاتصال البصري مع وظائف الأسلاك الأرضية الكهربائية ، ودمج وحدات الألياف الضوئية داخل هياكل الأسلاك المعدنية.
- وظيفة مزدوجة (اتصال كابل الألياف البصرية + التأريض)
- درع معدني للقوة
- تستخدم على خطوط نقل الجهد العالية -
كابلات الغواصة
تمثل كابلات الألياف البصرية للألياف البحرية تحت سطح البحر أكثر التطبيقات تطلبًا ، مصممة للبقاء على قيد الحياة في أعماق المحيطات القصوى مع الحفاظ على الأداء على مدار 25 عامًا في الخدمة.
- طبقات دروع متعددة للحماية
- موصلات النحاس للرواد
- الضغط - تصاميم كابل الألياف البصرية المقاومة
يمثل تصنيع كابلات الغواصة التطبيق الأكثر تطلبًا في تصنيع كابلات الألياف البصرية. يجب على هذه الكابلات البقاء على قيد الحياة في النشر في أعماق المحيط مع الحفاظ على Hermeticity والأداء البصري على مدار 25 عامًا في الخدمة.
تشتمل عملية التصنيع على طبقات متعددة من الأسلاك الدروع ، وموصلات النحاس لتسليم الطاقة إلى كرات التوثيق ، والضغط المتخصص - التصميمات المقاومة التي تمنع دخول المياه تحت ضغوط هيدروستاتيكية متطرفة.
مراقبة الجودة واختبارها
في جميع أنحاء عملية تصنيع كابلات الألياف البصرية ، تضمن تدابير مراقبة الجودة الصارمة موثوقية المنتج. يوفر اختبار انعكاس المجال البصري (OTDR) توصيفًا مفصلاً لتوهين الألياف ، وفقدان الموصل ، وجودة لصق. تقوم بروتوكولات الاختبار الميكانيكي بتقييم قوة الشد ، ومقاومة السحق ، وأداء الانحناء وفقًا للمعايير الدولية.
يتضمن قياس خصائص شد الكابلات تطبيق الأحمال التي يتم التحكم فيها أثناء مراقبة سلالة كابل الألياف البصرية وتغيرات التوهين. تتحقق هذه الاختبارات من أن الكابلات يمكنها تحمل قوى التثبيت دون المساس بالأداء البصري.
يؤكد الاختبار البيئي ، بما في ذلك دراجات درجة الحرارة ومقاومة اختراق المياه ، الموثوقية الطويلة - على المدى في ظل ظروف الحقل.
01
الاختبار البصري
OTDR ، فقدان الإدراج ، فقدان العودة ، وقياسات النطاق الترددي لتصنيع كابلات الألياف البصرية
02
الاختبار الميكانيكي
قوة الشد ، ومقاومة السحق ، وتقييم الأداء المنحنى لتصنيع كابلات الألياف البصرية
03
الاختبار البيئي
دراجات درجة الحرارة ومقاومة الرطوبة واختبارات اختراق الماء لتصنيع كابلات الألياف البصرية
المواد والابتكار في التصنيع
تطورات المواد سترة
التقدم في صياغة مادة سترة قد عززت المتانة والأداء كابل الألياف البصرية. تضم مركبات البولي إيثيلين الحديثة مثبتات الأشعة فوق البنفسجية ومضادات الأكسدة ومثبطات اللهب المصممة خصيصًا لبيئات تثبيت محددة. تتطلب عملية البثق لغطاء الكابلات البصرية الألياف التحكم الدقيق في درجة الحرارة وإدارة تدفق المواد لتحقيق سمك جدار موحد وجودة السطح.
BEND - تقنية الألياف غير الحساسة
Dual - Station Multi - محور نظام عمل ذكي لتجميع كبل الألياف البصرية ؛
تحديد موقع دقة CCD متزامنة لمكونات كابل الألياف البصرية ؛
دقة اللحام العالية والاتساق الممتاز لمفاصل اللحام ، وخاصة مناسبة لعمليات الأجهزة الإلكترونية الدقيقة- في تصنيع كابلات الألياف البصرية.
الابتكارات الرئيسية في تصنيع الألياف البصرية
1970s
أول الألياف البصرية العملية مع التوهين المنخفض
1980s
عمليات تصنيع MCVD و OVD
2000s
BEND - تقنية الألياف غير الحساسة
2020s
تصاميم الألياف النانوية
