إن تنظيف كابل الألياف الضوئية يعني حقًا تنظيف الوجه النهائي للموصل - الطرف الزجاجي المصقول حيث يعبر الضوء من ألياف إلى أخرى. للقيام بذلك بشكل صحيح: افحص الوجه النهائي أولاً، وارفع الغبار الخفيف باستخدام منظف جاف-بنقرة واحدة، وأزل البقايا الزيتية أو العنيدة باستخدام قطعة مبللة-ثم-تجفيف باستخدام-كحول الأيزوبروبيل عالي النقاء على مسحة خالية من الوبر-، ثم أعد-الفحص قبل توصيل أي شيء.

لا تحتاج سترة الكابل نفسها إلا للمسح من حين لآخر باستخدام قطعة قماش مبللة قليلاً وخالية من الوبر-. كل ما يؤثر على جودة الإشارة يحدث على هذا الوجه النهائي الصغير، لذا فإن بقية هذا الدليل يشرح الأدوات الصحيحة، والخطوات الدقيقة للموصلات الذكور، والمحولات الأنثوية، وتجميعات MPO/MTP، ومتى يجب التنظيف، وكيفية التحقق من عملك، والأخطاء التي تتسبب بهدوء في إسقاط الروابط.

لماذا تعتبر كابلات الألياف الضوئية حساسة جدًا للأوساخ؟

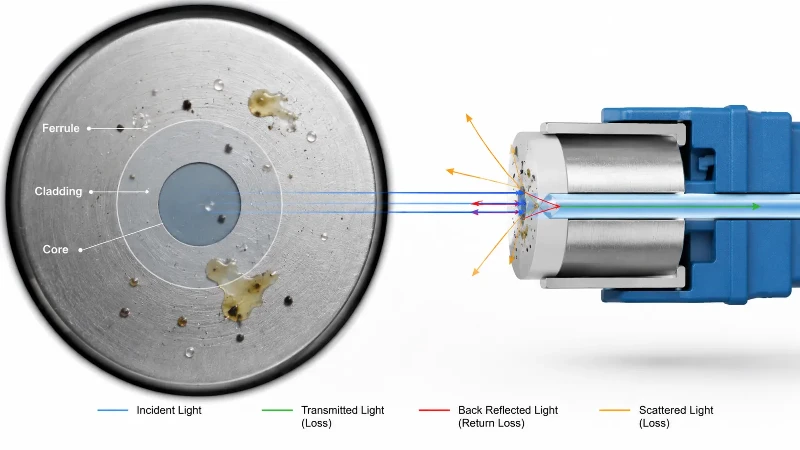

تحمل الألياف البيانات كالضوء من خلال نواة زجاجية أرق من شعرة الإنسان، لذا فإن التلوث الذي قد يكون غير مرئي على أي سطح آخر يصبح مشكلة حقيقية. جوهر أألياف ذات وضع واحد-يبلغ عرضه حوالي تسعة ميكرونات فقط، في حين أن الغبار المحمول جوًا يوميًا يتراوح ما بين 2 إلى 10 ميكرون تقريبًا. يمكن لجسيم واحد متوقف فوق القلب أن يحجب أو ينثر أو يعكس حصة ذات معنى من الإشارة.

ويظهر هذا التلوث على شكل ثلاثة أنواع من الفشل. الأول هو فقدان الإدراج، حيث تصل الإشارة ببساطة أضعف. والثاني هو الانعكاس الخلفي، أو خسارة العودة، حيث يرتد الضوء مرة أخرى نحو المصدر ويؤدي إلى تدهور الارتباط. والثالث هو الضرر المادي: عندما يتم تزاوج موصلين فوق جسيم محصور، يمكن أن يتم طحن الجسيم في الزجاج، مما يترك حفرة أو خدشًا دائمًا. في أنظمة الطاقة العالية-مثل DWDM أو الوصلات المضخمة، يمكن للحطام المحبوس أن يمتص طاقة كافية لإحراق الوجه النهائي.

الأسباب المعتادة هي الغبار المحمول بالهواء، وزيوت الأصابع (لمسة واحدة تترك بقايا تجذب المزيد من الأوساخ)، والمذيبات التي لم تجف تمامًا، ومركب التلميع المتبقي من الإنهاء. الحجم الأساسي هو ما يجعل هذا الأمر قاسيًا للغاية: تحتوي الألياف متعددة الأوضاع على نواة أوسع تبلغ حوالي 50 ميكرون، ولكن بالمقارنة معوضع واحد-وألياف متعددة الأوضاعيظهر أن كلاهما يتوافق مع تفاوتات المستوى الميكروني-ويفشل كلاهما بنفس الطريقة عند التلوث. الافتراض الآمن هو أنه لا يوجد موصل نظيف حتى تقوم بفحصه - ولا حتى موصل جديد من غطاء الغبار الخاص به.

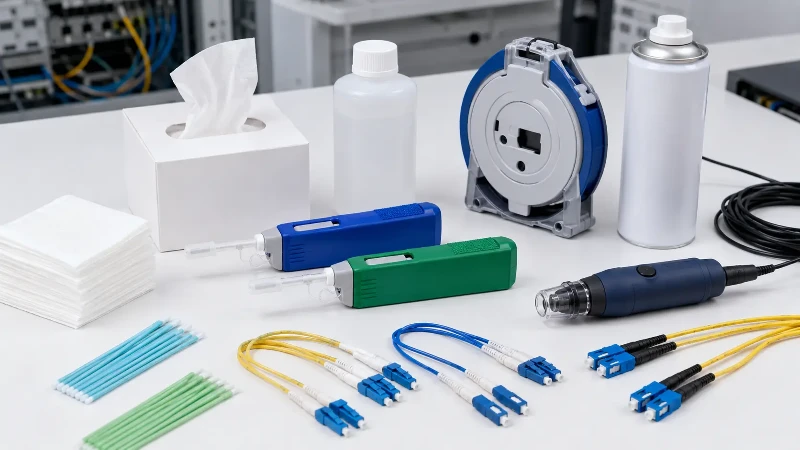

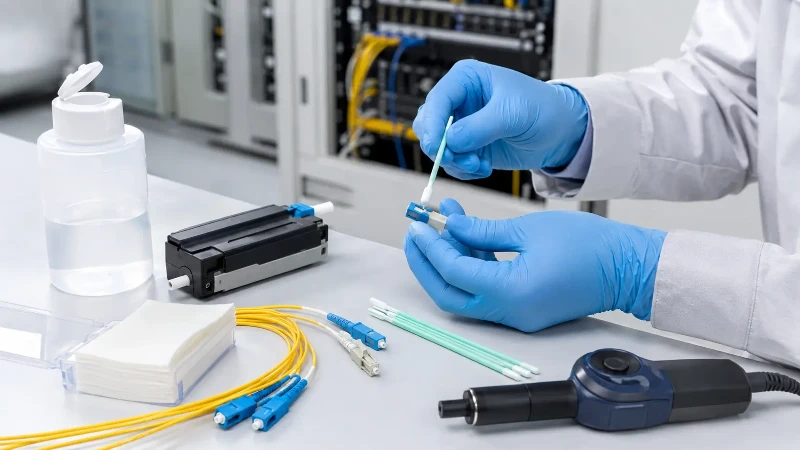

الأدوات التي تحتاجها لتنظيف موصلات الألياف الضوئية

تنظيف الألياف لا يرحم من الأدوات المرتجلة. يسبب الوبر والماء والألياف المتساقطة ضررًا أكبر من الغبار الذي تحاول إزالته، لذا من المفيد تجميع مجموعة مناسبة. يغطي الجدول أدناه الأساسيات وكيفية استخدام كل منها.

كلمة سريعة عن المذيب: IPA-عالي النقاء هو منظف الألياف الأكثر توفرًا على نطاق واسع، ولكنه استرطابي ويتبخر ببطء نسبيًا، لذلك يجب أن يتبعه دائمًا مسح جاف وإعطاؤه بضع ثوانٍ حتى ينطفئ قبل التزاوج. للحصول على معالجة أعمق-محايدة للمذيبات والتقنيات،جمعية الألياف البصريةينشر مراجع التنظيف التي تعكس الخطوات أدناه.

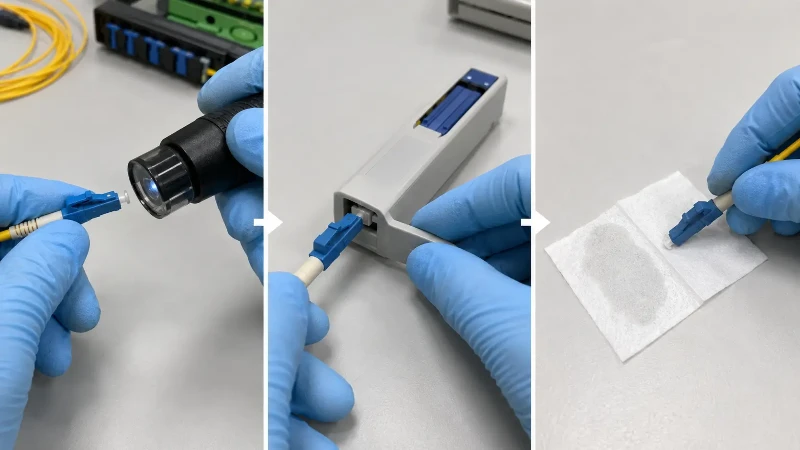

كيفية تنظيف موصل الألياف الذكور (نهاية سلك التصحيح)

تنظيف نهاية أسلك تصحيح الألياف الضوئيةهي المهمة الأكثر شيوعًا، والطريقة الأكثر أمانًا هي التجفيف أولاً، ثم الرطب فقط إذا لزم الأمر.

1. قم بإزالة غطاء الغبار وافحص الوجه النهائي تحت المنظار لقياس مدى اتساخه ونوع التلوث الذي تتعامل معه.
2. بالنسبة للغبار الخفيف، استخدم منظفًا جافًا-بنقرة واحدة: قم بمحاذاة الطرف مع الحلقة، وأدخله حتى يتوقف، ثم اضغط مرة واحدة. لا تقم بتدوير أو لف - مما قد يؤدي إلى خدش الحلقة الخزفية أو الألياف الزجاجية.
3. أعد -الفحص. إذا بقي الغبار، كرر ذلك بنقرة جديدة لتقديم الشريط.
4. بالنسبة للبقايا الزيتية أو العنيدة، قم بالتبديل إلى التنظيف الرطب. ضع قطرة واحدة من 99% IPA على منطقة نظيفة من الوبر-مسح خالٍ من الوبر - لا تقم مطلقًا بتقطير المذيب مباشرة على الموصل، حيث يمكن أن يتسرب إلى داخل الهيكل.
5. اسحب الوجه النهائي مرة واحدة عبر المنطقة الرطبة في خط مستقيم. لا تفرك، مما يؤدي إلى دمج الجزيئات في الزجاج.
6. امسح على الفور منطقة جافة من نفس المسح لإزالة البقايا المذابة، وامنح IPA بضع ثوانٍ حتى يتبخر، ثم انتهي بنقرة واحدة- على المنظف الجاف لمسح أي شيء تركه المسح.
7. أعد-الفحص مرة أخيرة قبل ربط الموصل.

كيفية تنظيف محول الألياف أو المنفذ

تخفي المحولات وقارنات التوصيل الحاجزة ومنافذ جهاز الإرسال والاستقبال وجوهها النهائية داخل غلاف المحاذاة، لذا فهي تحتاج إلى مسحة بدلاً من منظف النقر. لا تقم مطلقًا بدفع موصل ذكر نظيف إلى محول متسخ - فسوف تقوم على الفور بإعادة تلويث الموصل الذي قمت بتنظيفه للتو.

1. قم بإزالة غطاء الغبار الخاص بالمحول في حالة تركيبه.
2. اختر حجم المسحة المناسب: 2.5 مم للمسحة SC أو FC أو ST؛ 1.25 ملم لموصلات LCأو مو.
3. بلل طرف المسحة قليلًا بـ 99% IPA - رطبًا، وليس متقطرًا.
4. أدخل المسحة بشكل مستقيم حتى تشعر بمقاومة خفيفة عند الحلقة الداخلية، ثم قم بتدويرها مرتين أو ثلاث مرات بضغط لطيف جدًا. لا تكدسه أو تضغط عليه، مما قد يؤدي إلى عدم محاذاة المكونات الداخلية.
5. اتبع ذلك على الفور باستخدام قطعة قطن جافة (أو الطرف الجاف للمسحة ذات النهايتين-) لامتصاص الرطوبة ورفع الحطام المفكك.
6. قم بتفجير أي ألياف أو جزيئات سائبة باستخدام الهواء المعلب في وضع مستقيم.
7. افحص باستخدام مسبار تم تصنيعه لمحولات الحاجز وأعد -تنظيفه إذا لزم الأمر.

تنظيف MPO/MTP وموصلات الألياف المتعددة

موصلات الألياف المتعددة-تزيد من المخاطر. يمكن أن تحمل حلقة MTP واحدة 12 أو 16 أو أكثر من الألياف، لذلك يمكن لجسيم واحد مفقود أن يدمر عدة قنوات في وقت واحد. تم تصميم منظفات الكاسيت والدفع- خصيصًا للحلقات المستندة إلى MT- وتنظيف الإصدارات المثبتة (الذكور) وغير المثبتة (الأنثى)، ولكن يجب عليك الفحص باستخدام مسبار يمكنه المرور عبر كل ألياف في المصفوفة. لأن منطقة الاتصال أكبر ويصعب التحقق منها،موصلات MPO/MTP عالية الكثافة-.كافئ المزيد من الصبر: قم بالفحص والتنظيف والفحص مرة أخرى قبل كل زميل.

تنظيف سترة الكابل مقابل الوجه النهائي

يجدر الفصل بين وظيفتين غالبًا ما يطمسهما الناس معًا. الوجه النهائي هو السطح البصري، ويخضع لعملية الفحص الدقيقة-النظيفة-الفحص الموضحة أعلاه. سترة الكابل - الغلاف الخارجي - هيكلية، وتحتاج فقط إلى المسح العرضي بقطعة قماش مبللة قليلاً وخالية من الوبر- لإزالة الأوساخ. احتفظ بالمذيبات بعيدًا عن الملصقات المطبوعة وعلامات الطول، ولا تدع سائل التنظيف يتدفق مطلقًا عبر الغلاف إلى جسم الموصل، ولا تجلب عادات تنظيف الغلاف- (فرك سريع بأي قطعة قماش متاحة) في أي مكان بالقرب من الزجاج. إذا كنت تتذكر شيئًا واحدًا، فهو أن جودة الإشارة تعيش على الوجه النهائي، وليس على السترة.

متى يجب عليك تنظيف موصلات الألياف؟

الإجابة الصادقة تكون في كثير من الأحيان أكثر مما يتوقعه معظم الناس. افحص الموصل ونظفه قبل تركيبه لأول مرة، وقبل كل عملية تزاوج، ومرة ​​أخرى في أي وقت يتم فيه فصله -، تكفي بضع ثوانٍ من التعرض للهواء لتجميع الغبار. قم بتنظيف الموصلات الجديدة مباشرة بعد إخراجها من الصندوق، نظرًا لأن أغطية الغبار الموجودة في المصنع لا تضمن حلقة نظيفة. وقم بالتنظيف قبل استكشاف الأخطاء وإصلاحها: في الميدان، يتم إزالة نسبة مذهلة من الارتباطات عالية-الخسارة والأخطاء المتقطعة بعد الانتهاء من التنظيف المناسب-للواجهة بدلاً من تبديل الكابلات. بالنسبة للبنية الأساسية الحيوية مثل مراكز البيانات أو مسارات النقل-الطويلة، يمكنك إضافة التنظيف إلى الصيانة المجدولة وتكرار ذلك بعد أي أعمال إنشاءات قريبة أو أعمال التدفئة والتهوية وتكييف الهواء (HVAC).

كيفية التحقق من الاتصال بعد التنظيف

الفحص ليس اختياريًا - فهو الطريقة التي تعرف بها على عملية التنظيف. أعد -فحص الوجه النهائي تحت نطاق أو مسبار 200–400x وقم بتصنيفه وفقًاإيك 61300-3-35، المعيار الدولي الذي يحدد-جودة الوجه النهائي عبر أربع مناطق متحدة المركز: المنطقة أ (القلب)، والمنطقة ب (الكسوة)، والمنطقة ج (المادة اللاصقة)، والمنطقة د (نقطة الاتصال أو الطويق). المنطقة الأساسية تحمل الحدود الأكثر صرامة. يسمح إصدار 2022 أيضًا باستخدام الموصل الذي يفشل في الفحص البصري إذا كان لا يزال يلبي أهداف فقدان -الخسارة والإرجاع-، لذا فإن الأداء البصري له الكلمة الأخيرة.

بمجرد مرور الوجه النهائي، قم بتأكيد الرابط نفسه. يتحقق عداد الطاقة الضوئية ومصدر الضوء من الخسارة، ويحدد OTDR حدثًا سيئًا على طول المدى، وغير ذلك الكثيروحدات الإرسال والاستقبالكشف المستويات البصرية الحية من خلال التشخيص. للحصول على سير عمل أكمل، راجع دليلنا لاختبار كابلات الألياف الضوئية.

أخطاء تنظيف الألياف الشائعة التي يجب تجنبها

تعود معظم المشكلات الميدانية إلى قائمة قصيرة من العادات. يتناقض الجدول بين ما يجب فعله وما يجب تجنبه.

نصائح سلامة تنظيف الألياف

بعض الاحتياطات تحميك أنت والأجهزة. لا تنظر أبدًا مباشرة إلى الألياف أو المنفذ الذي يمكن أن يحمل الضوء، لأن الأشعة تحت الحمراء غير المرئية يمكن أن تؤذي عينيك - تأكد من أن الرابط مظلم أولاً. تعامل مع مذيبات التنظيف على أنها قابلة للاشتعال، واعمل بتهوية كافية، وقم بتخزينها بشكل معقول. أمسك الهواء المعلب في وضع مستقيم حتى يطلق الغاز بدلاً من السائل المتجمد. أخيرًا، تخلص من المناديل المبللة والمسحات المستخدمة بدلاً من تركها تنجرف مرة أخرى إلى سطح عملك، حيث تصبح مصدرًا جديدًا للتلوث.

الوجبات السريعة الرئيسية

الألياف النظيفة هي أرخص تأمين تمتلكه الشبكة. نهاية العمل-الوجه أولاً، جففه قبل أن يبتل، استخدم قطرة واحدة من المذيب عالي النقاء-على الأكثر، وافحصه قبل وبعد كل عملية تنظيف. قم ببناء عادة الفحص-clean-الفحص في كل خطوة معالجة وسوف تمنع معظم الأخطاء المتقطعة، وتحمي أجهزة الإرسال والاستقبال الباهظة الثمن، وتحافظ على ميزانية الخسارة سليمة - قبل فترة طويلة من الوصول إلى كابل بديل.
