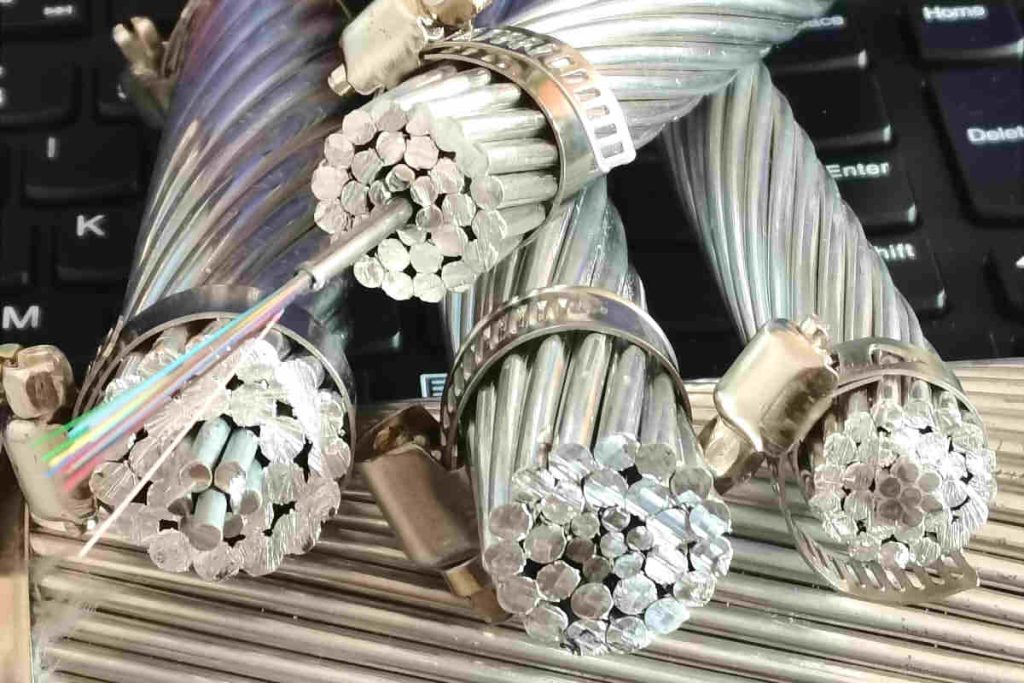

باعتبارنا شركة مصنعة لكابلات الألياف الضوئية، فمن الضروري بالنسبة لنا أن نشرح بوضوح عملية تركيب الملحقات المهمة التي تسد الفجوة بين "تركيب كابل OPGW" و"التشغيل الموثوق به على المدى الطويل" للألياف الضوئية OPGW: تركيب ملحقات OPGW ليس مجرد مسألة "توصيل" أجهزة. فهو يحدد بشكل مباشر ما إذا كانت ألياف OPGW ستتعرض للضغط أو التآكل، وما إذا كان سيتم تقليل كلال الاهتزاز، وما إذا كان التأريض والوصلات يظل ثابتًا مع مرور الوقت، وما إذا كانت عمليات إغلاق الوصلات والكابلات الاحتياطية تسهل الصيانة مع ضمان الختم الموثوق به. قبل تثبيت الملحقات، يجب تأريض كابل الألياف الضوئية المثبت بشكل مؤقت. اتجاه الخيوط لجميع يجب أن تتم محاذاة المسامير والدبابيس الموجودة على جهاز الكابل البصري مع المسامير الموجودة على أجهزة التأريض الأخرى.
ما قبل-متطلبات البناء
قبل تثبيت ملحقات الألياف OPGW،-يجب تأكيد المتطلبات الأساسية للبناء. وهي تحدد ما إذا كان يمكن تنفيذ المشروع بشكل صحيح، وما إذا كانت معايير القبول متسقة، وتعظيم القضاء على مخاطر المخاطر المحتملة مقدمًا.
لضمان جودة التركيب واتساقه، يجب استيفاء الشروط التالية قبل البناء:
تم الانتهاء من شد الخط والتحقق من الترهل وتأكيد موضع المشبك
تم تأكيد التأريض المؤقت وإجراءات سلامة العمل
مجموعات كاملة من التركيبات، وقضبان الدروع، ومخمدات الاهتزاز، وإغلاقات الوصلات، وأدوات الملحقات الأخرى بأرقام دفعية يمكن تتبعها
تتوفر أدوات عزم الدوران وأدوات القياس ومعدات التوتير والرفع المتخصصة
بيئة العمل تلبي متطلبات التشغيل الحالية
ماذا يشمل تركيب ملحقات OPGW؟
يعد فهم تركيب ملحقات OPGW أمرًا بالغ الأهمية. لا يعتمد التشغيل الموثوق به على المدى الطويل لـ OPGW على كابل الألياف الضوئية نفسه فحسب، بل الأهم من ذلك هو "كيفية نقل القوى، وكيفية التحكم في الاهتزازات، وكيفية الحفاظ على الاستمرارية الكهربائية، وكيفية إغلاق الوصلات"، وكل ذلك يتم تحقيقه من خلال تركيب الملحقات الملحقة. حتى لو كان الكابل ممتازًا، فإن التثبيت غير الصحيح سيؤدي إلى سحب النظام بأكمله إلى مستويات منخفضة من الموثوقية. يشتمل تركيب ملحقات OPGW عادةً على الوحدات السبع التالية:

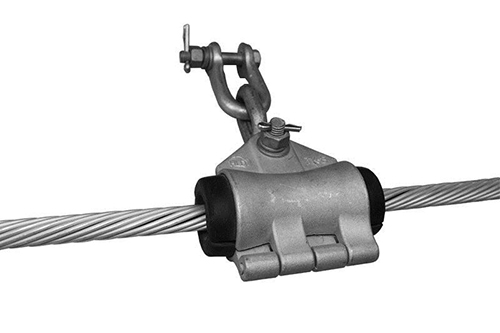

• مشبك تعليق opgwتثبيت:يحقق حركة تحمل الحمولة والتأرجح، مما يمنع كابل الألياف الضوئية OPGW من التلف والتآكل. ينصب التركيز الأساسي على الموضع الصحيح للقضبان المدرعة أو الوسائد، وما إذا كانت قوى المشبك صحيحة أم لا، مما يضمن عدم ظهور نقاط سحق أو احتكاك موضعية أثناء-تأثير الرياح على المدى الطويل.
•أوبجو تيالمشبكتثبيت:يتحمل التوتر وينقل القوى بسلاسة. ما إذا كان تحديد الموقع دقيقًا، وما إذا كان اتجاه تغليف قضيب الدرع وانتظامه يفي بالمتطلبات، ويمنع انزلاق الكابل، أو الخيوط السائبة، أو تركيز الضغط.
• تركيب مخمد الاهتزاز (جهاز-مضاد للاهتزاز).:يقمع التعب الناجم عن الاهتزازات الهوائية والركض. يجب أن يتوافق الطراز والكمية وموضع التثبيت مع التصميم والمواصفات، مما يضمن التثبيت الموثوق وإجراءات مكافحة-الارتخاء.
• الأرض opgw wغضبوتركيب الطائر:يحقق الاستمرارية الكهربائية والتفريغ الآمن للصواعق والتيارات المستحثة. يجب الانتباه إلى ما إذا كانت نقاط الاتصال تعمل بشكل موثوق، وما إذا كانت هناك علاجات مضادة-للتآكل والعزل المائي، ويجب أن تكون مسارات التوجيه مقاومة للتآكل-والرياح-متسامحة.
• أسفل-تركيب تركيب الرصاص:يجب توحيد- توجيه الرصاص، والتحكم في تأرجح الرياح، ومنع التآكل وتركيز الضغط. يجب أن يتم ترتيب نقاط التثبيت بشكل معقول، ويجب أن يفي نصف قطر الانحناء بالمتطلبات، ويجب تجنب التداخل مع مواد البرج أو أجزاء البراغي المكشوفة.
• كابل احتياطي و تركيب صندوق مشترك opgw:يضمن الربط والختم والعزل المائي وإمكانية الوصول إلى الصيانة في المستقبل. تشمل النقاط الرئيسية نصف قطر ثني الكابل الاحتياطي وطرق التثبيت وجودة إغلاق الوصلات ووضع العلامات الواضحة للصيانة اللاحقة.
• كابل OPGW الاحتياطي U-اكتب طريقة التثبيت:طريقة تشكيل الكابلات الاحتياطية الشائعة، حيث يعتبر نصف قطر الانحناء وإطلاق القوة من الاعتبارات الأساسية. يجب أن تكون أبعاد الشكل U- معقولة، ويجب ألا "تتقلص" نقاط التثبيت، ويجب ألا يكون هناك أي تداخل مع المكونات الهيكلية، مع تحقيق التوازن بين الموثوقية وسهولة الصيانة.
مخاطر الفشل الشائعة فياكسسوارات او بي جي دبليوإجراءات التثبيت
غير منتظمتركيب ملحقات OPGWبشكل عام، لا تظهر مشاكل فورية ولكنها تظهر لاحقًا بعد العملية كالتآكل والتعب وزيادة التوهين ومخاطر التأريض. إن فهم هذه المخاطر أمر بالغ الأهميةتركيب كابل OPGWضبط الجودة. أدناه ندرج المشتركةOPGWمخاطر الفشل للتحكم بشكل أفضل وتقليل المخاطر مسبقًا:
تلف المشبك والتآكل الموضعي
المظاهر النموذجية: كابل OPGWتظهر الطبقة الخارجية فجوات وخدوش، وسطوع موضعي أو مسحوق بالقرب من التركيبات، واحتمال كسر الجديلة أو تلف الغلاف بعد فترة من التشغيل.
الأسباب الرئيسية: قضبان أو وسائد مدرعة غير محاذية أو ملفوفة بشكل غير متساو؛ التثبيت المؤقت غير السليم للبكرات؛ غير صحيحالمشبك OPGWالقوى أو التدخل في مواد البرج.
نقاط المنع والقبول: التحقق مما إذا كانت قضبان الدروع في مكانها بشكل موحد مع مراكز محاذاة؛ لا تسطيح أو خدش بعد التحميل؛ تدابير مقاومة-للتآكل عند نقاط الاتصال الحرجة. سليممشبك تعليق OPGWالتثبيت ضروري.
انزلاق نهاية مشبك الشد، أو الخيوط السائبة، أو التحميل غير المتساوي
المظاهر النموذجية: مشبك التوتر OPGWنهاية الإزاحة، نهايات قضبان الدروع غير المستوية أو السائبة؛ ضوضاء غير طبيعية أو تسخين مناسب أثناء التشغيل.
الأسباب الرئيسية: علامات لون الموضع غير محاذية؛ اتجاه أو درجة التفاف قضيب الدرع غير متناسقة؛ معالجة نهائية غير مناسبة أو جلوس غير متساوٍ أثناء التحميل.
نقاط المنع والقبول: التثبيت وفقًا لعلامات الموضع؛ التأكد من عدم تقاطع قضبان الدروع، وأن المسافات بينها متساوية، وأن الأطراف مرتبة؛ لا يوجد أي انزلاق بعد التحميل، واستكمال إجراءات مكافحة-الارتخاء.
عطل في جهاز الاهتزاز مما يسبب التعب وكسر الجديلة
المظاهر النموذجية: تم الكشف عنه بعد فترة تشغيل ممتدة، مما يؤدي إلى ظهور إجهاد الجدائل بالقرب من التركيبات، أو كسر الجديلة، أو التسبب في إخفاقات أكبر-.
الأسباب الرئيسية: المخمدات مفقودة، أو تم تركيبها بشكل غير صحيح، أو تم تركيبها بشكل عكسي؛ انحراف كبير في الموقف؛ عزم ربط غير كافٍ أو عدم كفاية مقاومة -الارتخاء.
نقاط المنع والقبول: التحقق من أن الطراز والكمية والموضع يتوافق مع التصميم أومواصفات أو بي جي دبليو; تحقق من التثبيت والمقاومة-للارتخاء؛ بقعة-تحقق من انحراف الموضع ضمن النطاق المسموح به.
ضعف الاتصال في سلك التأريض ووصلات العبور
المظاهر النموذجية: تغير اللون والتآكل عند نقاط الاتصال بسبب التسخين؛ زيادة المخاطر أثناء العواصف الرعدية أو الأحمال الثقيلة؛ موصلية غير مستقرة على المدى الطويل-.
الأسباب الرئيسية: معالجة سطحية غير مناسبة، عدم كفاية التثبيت؛ عدم وجود مقاومة-للتآكل والعزل المائي؛ التآكل الجلفاني من الاتصال المعدني المتباين. توجيه العبور ضيق جدًا أو يعاني من الاحتكاك.
نقاط المنع والقبول: فحص الموصلية (الاستمرارية الكهربائية)؛ مقاومة-التآكل، والعزل المائي، ومقاومة-الارتخاء عند نقاط الاتصال؛ تتميز وصلات العبور بحماية ضد التآكل- في الزوايا ونقاط الاتصال، ويتجنب التوجيه الحواف الحادة والمسامير المكشوفة. سليمسلك أرضي OPGWالاتصال أمر بالغ الأهمية.
أسفل-الرصاص والرياح القافزة-تآكل التأرجح
المظاهر النموذجية: أسفل-الأسلاك أو وصلات العبور متآكلة عند حواف مواد البرج، وتظهر الحالات الشديدة تآكلًا-أو كسرًا أو تأريضًا غير طبيعي.
الأسباب الرئيسية: عدد قليل جدًا من نقاط التثبيت أو التباعد غير المعقول؛ نصف قطر الانحناء غير كاف؛ التدخل في المكونات الهيكلية. الأكمام والمخازن المؤقتة المقاومة للتآكل- مفقودة.
نقاط المنع والقبول: التحقق من كمية نقاط التثبيت ومواضعها؛ نصف قطر الانحناء يلبي المتطلبات؛ لا توجد نقاط اتصال صلبة ضمن نطاق تأثير الرياح-؛ تم تركيب مكونات مضادة للتآكل- عند نقاط الاحتكاك الحرجة. استخدم المناسبمشبك الرصاص السفلي لـ OPGWالتطبيقات.
نصف قطر ثني الكابل الاحتياطي غير كافٍ أو -الربط المحكم أكثر
المظاهر النموذجية: زيادة تدريجية في توهين OTDR وتقلبها؛ يكشف فتح الصيانة عن تشوه الكابل الاحتياطي أو المسافات البادئة أو الانحناء الدقيق فيكابل الألياف الضوئية OPGW.
الأسباب الرئيسية: نصف قطر ملف الكابل الاحتياطي صغير جدًا؛ نقاط الربط ضيقة جدًا مع التحميل غير المتساوي؛ ضغط غير مريح على الكابل الاحتياطي وإغلاق الوصلة.
نقاط المنع والقبول: نصف قطر لف الكابل الاحتياطي يتوافق مع المعايير مع التثبيت الموحد؛ لا يوجد رابط "مقيد" ؛ تحرير واضح للضغط على إغلاق الوصلة والكابل الاحتياطي، ولا توجد نقاط تشوه واضحة في المظهر. وهذا مهم بشكل خاص ل24 ألياف OPGWو48 ألياف OPGWالتكوينات.
عدم كفاية إغلاق لصق الختم أو دخول الماء
المظاهر النموذجية: تغيير التوهين المفاجئ، انقطاع الاتصال؛ الرطوبة، أو تراكم الماء، أو التكثيف، أو عدم محاذاة حلقة الختم عند فتحها.
الأسباب الرئيسية: مكونات الختم مفقودة أو مجمعة بشكل غير صحيح؛ عدم كفاية معالجة نقطة الدخول/الخروج للكابل؛ موقع التثبيت المعرض لتآكل تدفق المياه أو تراكم المياه على المدى الطويل-؛ ترقيم غير منتظم وصيانة تسبب أخطاء أثناء إعادة الفتح-.
نقاط المنع والقبول: التحقق من سلامة هيكل الختم وفقا للإجراءات؛ التثبيت المناسب لمدخل/مخرج الكابل ومعالجة العزل المائي؛ موقع التثبيت يسهل الصيانة ويتجنب مخاطر تراكم المياه؛ وضع علامات واضحة مع سجلات يمكن تتبعها. سليمصندوق مشترك OPGWوالضميمة لصق OPGWالتثبيت بعدإجراء تثبيت OPGWأمر ضروري.
غير صحيح -اكتب أبعاد الكابل الاحتياطي أو التداخل
المظاهر النموذجية: شكل U- صغير جدًا مما يتسبب في إجهاد الكابل الاحتياطي على المدى الطويل-؛ التآكل الناتج عن التداخل مع مواد البرج أو تركيباته؛ مساحة وصول غير كافية للصيانة.
الأسباب الرئيسية: غير مصممة وفقًا لنصف قطر الانحناء ومتطلبات مساحة الصيانة؛ ترتيب غير معقول لنقطة التثبيت؛ تشكيل المجال التعسفي.
نقاط المنع والقبول: نصف قطر الشكل U والمساحة يلبيان المتطلبات؛ تثبيت النقاط بشكل آمن وتحرير الضغط -؛ لا تدخل في المكونات الهيكلية.
