يعد الدفن المباشر أحد أكثر الطرق-فعالية من حيث التكلفة لوضع الألياف النباتية خارج المنزل-ولكنه يأتي مع-مقايضة: بمجرد دفن الكابل في الأرض، يصبح من الصعب الوصول إليه ويكون إصلاحه مكلفًا. وهذا ما يجعل القرارات التي تتخذهاقبلردم الخندق هي تلك التي تحدد كيفية أداء الرابط على مدار الـ 25 عامًا القادمة. تتمثل التهديدات الحقيقية للطريق المدفون في الحمولة الساحقة الناتجة عن حركة المرور والمستوطنات، وهجرة المياه الطولية، والقوارض، والتربة المسببة للتآكل أو النشطة كيميائيًا، والحفريات من جانب طرف ثالث. يشرح هذا الدليل كيفية الحماية ضد كل منها، بدءًا من اختيار الكابل وحتى اختبار القبول.

ملاحظة حول الأرقام: تختلف أعماق الدفن والمسافات الفاصلة وقواعد القناة حسب البلد، وحسب رموز الاتصالات والطرق المحلية، وحسب المنتج المحدد. تعامل مع الأرقام الواردة أدناه كمراجع نموذجية وقم دائمًا بتأكيدها وفقًا للمعايير المحلية الخاصة بك وورقة بيانات الشركة المصنعة.

1. اختر كابلًا مصنفًا للدفن المباشر

الخطوة الأكثر أهمية هي اختيار كابل مؤهل فعليًا للدفن المباشر بدلاً من استخدامه في القنوات أو الاستخدام الجوي. ويعني تصنيف الدفن المباشر-أن الكابل قد تم اختباره للتأكد من عدم تعرضه للسحق والصدمات، وفي معظم الحالات، لمقاومته للقوارض. هينجتونجنطاق كابلات الألياف الضوئية المدفونة-المباشرهي نقطة مرجعية مفيدة للهياكل الموصوفة هنا.

ثلاثة أجزاء من البناء هي الأكثر أهمية:

• درع.يوفر الدرع حماية من السحق وحاجزًا قويًا ضد القوارض. المفهوم الخاطئ الشائع هو أن كل كابل مدفون "يجب أن يكون مدرعًا مزدوجًا". من الناحية العملية، يمكن أن يكون الدرع الشريطي -المفرد من الفولاذ المموج مناسبًا تمامًا للتربة العادية، في حين يتم اختيار التصميمات المدرعة المزدوجة-أو مزدوجة الغلاف- عندما يكون حمل السحق أو الصخور أو ضغط القوارض مرتفعًا. عندما يكون التأريض أو التعرض للصواعق أمرًا مثيرًا للقلق، فقد يكون من المفضل استخدام تصميم مدرع عازل للكهرباء-. يعتمد الاختيار الصحيح على التربة، والتحميل المتوقع، ومخاطر القوارض، وطريقة التثبيت والتقييم المختبر - وليس قاعدة شاملة. للحصول على تفاصيل الطبقات وتسمياتها، راجع هذه النظرة العامة حولخيارات طبقة الدروع ورموز المواد الخاصة بها.
• حجب المياه.يبقى الكابل المدفون في التربة الرطبة لعقود من الزمن، لذلك يجب أن يقاوم القلب انتقال الماءعلى امتدادالكابل. التصميمات الحديثة تستخدم الماء الجاف-أشرطة وخيوط قابلة للانتفاخ أو حشوة هلامية؛ وتتمثل مهمة هذه المواد في منع هجرة المياه طوليًا وحماية مكونات الكابل والأداء البصري طويل الأمد-، وليس منع الماء من "إذابة" الألياف الزجاجية نفسها.
• عضو القوة والسترة.يضيف عضو القوة المركزية الفولاذية المتانة؛ عضو من الألياف الزجاجية (FRP) يحافظ على الكابل عازلًا بالكامل. الغلاف الخارجي عادة ما يكون عبارة عن درجة من البولي إيثيلين للدفن العام، مع سترات مخصصة للبيئات العدوانية.

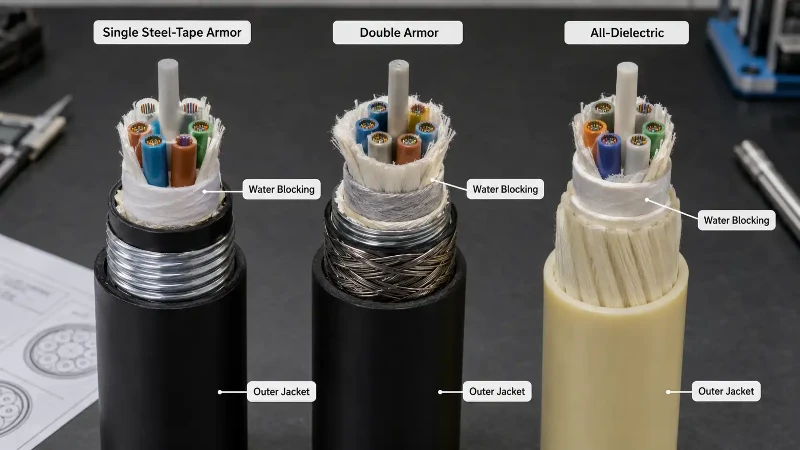

هياكل الكابلات-المدفونة الشائعة

حيث تمثل القوارض مشكلة معروفة - في الأراضي الزراعية والمناطق المشجرة وبعض المناطق الساحلية -، فإن الأمر يستحق المضي قدمًا نحو هدف- تم بناؤهتصميم الكابلات-مقاوم للقوارضبدلاً من الاعتماد على عمق الدفن وحده.

2. تحديد عمق الدفن المطلوب

إن عبارة "ادفنها بعمق كافٍ" ليست إجابة يمكن أن يتصرف القائم على التثبيت بناءً عليها. يعتمد العمق على ثلاثة أشياء: الكود المحلي، والحمل فوق الكابل (المشاة، والطرق، والزراعة)، واختراق الصقيع. كمراجع عامة، يتم وضع كابلات الاتصالات تحت الأرض بشكل شائع0.9–1.2 م (3–4 قدم)غالبًا ما يتم تحديد الكابلات المدفونة العميقة والمباشرة-بقيمة تقريبية1.2 م (4 قدم)أو وفقًا لمواصفات المشروع، وغالبًا ما تكون التغطية تحت الطرق أعمق، مع وجود العديد من المواصفات التي تتطلب على الأقل800 ملم (حوالي 32 بوصة)من الغطاء، وعادة ما يتم تحقيقه باستخدام قناة مملة. في المناخات الباردة، يجب أن يكون الكابل تحت خط الصقيع، مما قد يدفع الأعماق إلى عمق أكبر. هذه النطاقات تتفق مع المنشورةFOA خارج-إرشادات إنشاء المصنع، لكن الرقم الحاكم الخاص بك هو دائمًا الرمز المحلي. للحصول على مناقشة أكمل راجع هذا المرجع علىما هو عمق دفن كابلات الألياف الضوئية؟.

العمق ليس كل القصة.حتى الكابل المدفون بشكل صحيح يمكن أن يتضرر أثناء السحب إذا تجاوزت الحد الأقصى للتوتر أو انتهكت الحد الأدنى لنصف قطر الانحناء. يأتي كلا الحدين من ورقة بيانات الكابل، وكلاهما من السهل اختراقهما عند الحرث أو السحب عبر خندق ضيق. تحكم في التوتر ونصف قطر الانحناء أثناء التثبيت بعناية كما تتحكم في العمق.

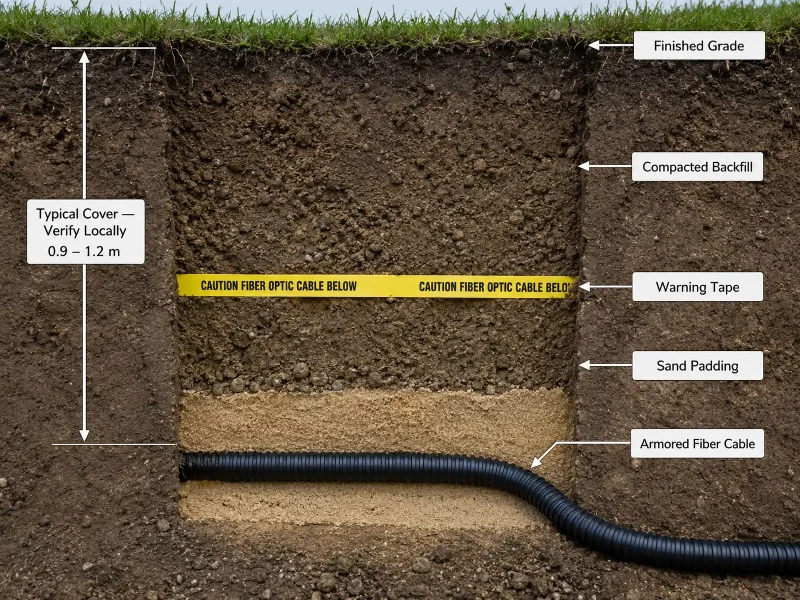

3. تحضير الخندق والردم

تعود نسبة كبيرة من الأعطال-الأولية إلى ما يحيط بالكابل، وليس الكابل نفسه. تبدو ممارسة الخندق الجيدة كما يلي:

• تنظيف وتسوية أرضية الخندق؛ إزالة الحجارة الحادة والجذور والحطام.
• قم بوضع غطاء من مادة حبيبية ناعمة (الرمل المنخل أو التربة الناعمة) بحيث لا يرتكز الكابل على نقاط صلبة.
• ضع الكابل دون تجاوز نصف قطر الانحناء؛ أضف مادة الحشو على كلا الجانبين حتى لا تتحرك بشكل جانبي.
• الردم في طبقات مضغوطة بدلاً من تفريغ واحد؛ احتفظ بالأحجار الكبيرة (أكبر تقريبًا من 150 مم / 6 بوصة) خارج الحشو مقابل الكابل.
• قم بتركيب شريط تحذيري قابل للاكتشاف فوق الكابل، عادةً حوالي 300 مم (12 بوصة) تحت السطح النهائي، بحيث تلتقي الحفارة المستقبلية بالشريط قبل الكابل.

•

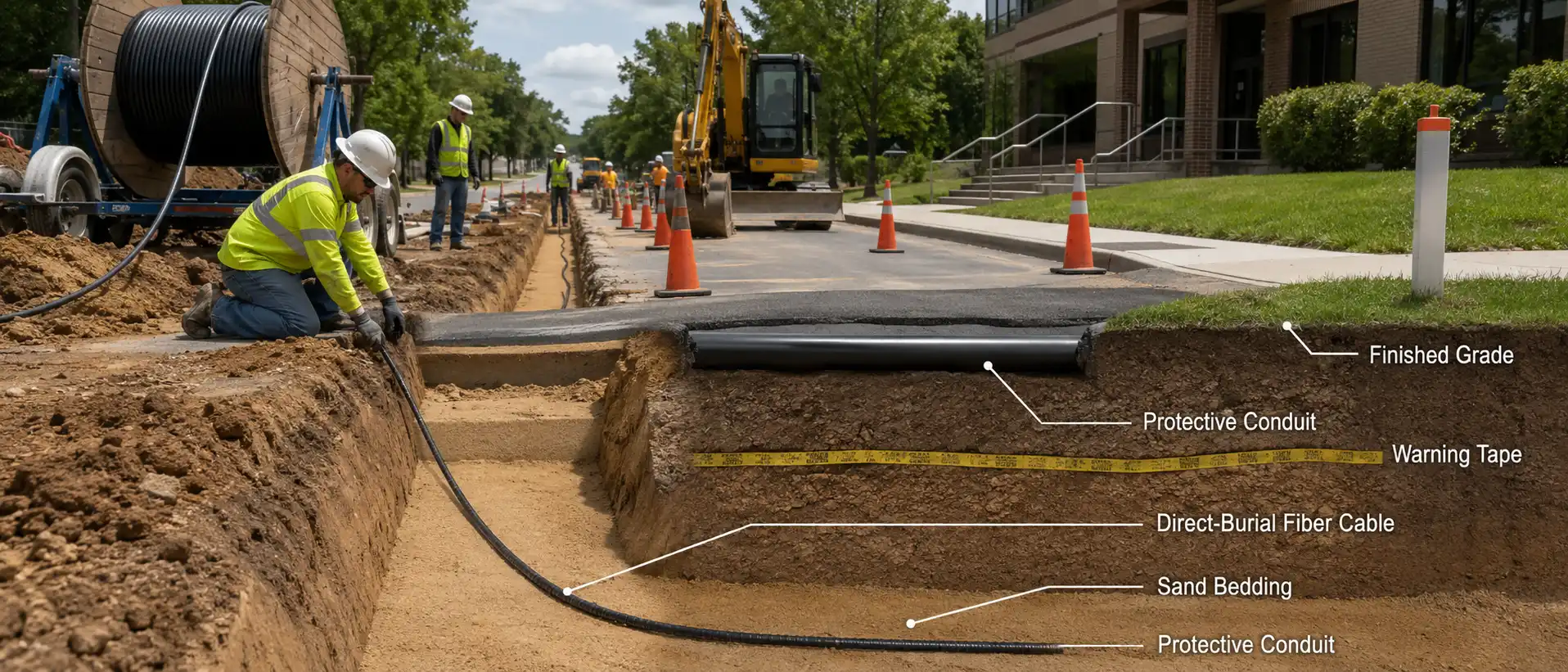

4. حماية معابر الطرق ومداخل المباني

المعابر والمداخل هي نقاط التوتر. يعد الحفر الاتجاهي هو الطريقة المفضلة لعبور الطرق لأنه يتجنب قطع السطح ويتيح لك وضع قناة واقية في ممر واحد. في الغطاء الضحل، تضيف القناة الصلبة - PE أو HDPE أو PVC بحجم القطر الخارجي للكابل مع نسبة تعبئة مناسبة - أو لوح خرساني حماية من السحق. تنتهي قناة الختم حيث تدخل الكابلات إلى المباني أو فتحات اليد لمنع دخول الماء والحشرات. حافظ على الانفصال عن طاقة الجهد العالي-: تتطلب العديد من المواصفات حوالي 600 مم أفقيًا و300 مم رأسيًا، مع وجود حاجز مادي حيث لا يمكن تلبية ذلك. قم بمطابقة القناة والسترة مع البيئة باستخدام هذا الدليلمواد الغلاف والسترة مثل PE وHDPE وPVC وLSZH.

5. منع دخول المياه والتآكل

الهدف من تصميم حاجز الماء- هو منع جريان الماء على طول الكابل وحماية الأنابيب العازلة وعناصر القوة وأداء التوهين-على المدى الطويل. فهمكيف تحقق كابلات الألياف العزل المائييساعد في اختيار التركيبات الجافة أو المملوءة بالهلام-. فيما يتعلق بالتآكل، تقوم السترة بالعمل: سترة قياسية من البولي إيثيلين تناسب معظم أنواع التربة، ولكن الأرض النشطة كيميائيًا والمواقع الصناعية وبعض التربة الساحلية تبرر سترة مخصصة لهذا التعرض. بدلاً من الإعلان عن "ضرورة وجود هياكل خاصة مضادة-للتآكل" في كل مكان، قم بمطابقة الغلاف مع ظروف التربة والمياه التي تم قياسها على الطريق.

6. الدرع المعدني الأرضي والسندات

إذا كان الكابل يحتوي على درع معدني أو عضو قوة معدني، فيمكن أن تحمل هذه المكونات تيارًا شاردًا ويجب ربطها وتأريضها عند مداخل المبنى ونقاط الوصل بما يتماشى مع الكود الكهربائي المطبق (على سبيل المثال NEC في الولايات المتحدة). وهذا من متطلبات السلامة، وليس إضافة اختيارية. إذا كان التأريض غير عملي أو كان الموقع معرضًا للصواعق-، فإن كابل العزل الكهربائي بالكامل- يلغي المتطلبات تمامًا. يلخص مرجع بناء FOA المذكور أعلاه توقعات الترابط والتأريض للكابلات المعدنية الخارجية -.

7. حدد الطريق واحذر من الحفر في المستقبل

السبب الأكثر شيوعًا لانقطاع الكابلات المدفونة-ليس التربة أو الماء - بل حفارة مملوكة لشخص آخر. أفاد Common Ground Alliance أن الأضرار التي تلحق بالمرافق المدفونة تكلف الولايات المتحدة ما يقرب من عشرات المليارات من الدولارات سنويًا، وأن السبب الرئيسي هو ببساطة الفشل في إخطار خدمة الاتصال الواحد- قبل الحفر. حماية المسار وفقا لذلك:

• شريط تحذيري فوق الكابل وعلامات طريق دائمة عند النقاط الرئيسية.
• سلك تتبع (تحديد موقع) بجانب الكابل العازل حتى يمكن العثور عليه إلكترونيًا لاحقًا.
• دقيقة مثل-السجلات المضمنة بإحداثيات نظام تحديد المواقع العالمي (GPS) للمسار ونقاط الوصل والمناهل.
• التسجيل في برنامج منع الضرر المحلي-- في أمريكا الشماليةنظام 811 "اتصل قبل أن تحفر".

8. حماية إغلاق الوصلات والركود والثقوب

غالبًا ما يكون الكابل نفسه هو الجزء الأقوى من المسار. نقاط الضعف هي إغلاقات الوصلات، والمقابض، والركود المخزن، والانتقالات إلى المباني. قم بتخزين الكابلات المرتخية في حلقات تحترم الحد الأدنى من نصف قطر الانحناء، واستخدم عمليات إغلاق مانعة لتسرب الماء، وقم بتسمية كل شيء، وإغلاق مداخل مجاري الهواء. هذه هي الأماكن التي يمكنك فحصها فعليًا لاحقًا، لذا قم ببنائها لتكون قابلة للتفتيش.

9. اختبار وتوثيق الرابط المثبت

نظرًا لأنه لا يمكن فحص الكابل المدفون بصريًا بمجرد تغطيته، فإن الاختبار والتوثيق هما خط الأساس للصيانة. يتضمن روتين قبول الصوت ما يلي:

1. تتبع OTDR لكل قسم مباشرة بعد الحرث أو السحب، لرصد تلف التركيب قبل الردم.
2. من النهاية-إلى-نهاية خسارة الإدراج مقاسة مقابل ميزانية خسارة التصميم.
3. خط أساس OTDR مخزَّن وك-رسم مدمج، بحيث يمكن تحديد موقع أي خطأ مستقبلي عن طريق المقارنة بدلاً من الحفر المخفي.

احتفظ بهذه السجلات؛ فهي التي تحول الانقطاع المستقبلي من يوم التنقيب إلى إصلاح مستهدف. راجع نظرة عامة على Hengtongاختبار كابلات الألياف الضوئيةومرجع FOA علىاختبار OTDR وتحليل التتبعللحصول على تفاصيل الطريقة. لاحظ أن "الفحص البصري المنتظم بحثًا عن لدغات القوارض" ليس واقعيًا بالنسبة لمساحة مدفونة بالكامل - أهداف الصيانة العملية هي علامات الطريق، والمناهل، والإغلاقات، ومداخل المبنى، والأداء البصري مع مرور الوقت.

الوجبات السريعة الرئيسية

• ابدأ بكابل يحمل تقييمًا حقيقيًا للدفن المباشر-ودرعًا مطابقًا للخطر الفعلي، وليس قاعدة "درع مزدوج" شاملة.
• اضبط العمق من الكود المحلي وتحميل السطح والصقيع - واحترم شد السحب ونصف قطر الانحناء أثناء التثبيت.
• تعمل الأغطية والحشوة والردم المتحكم فيه وشريط التحذير على حماية الكابل بقدر ما يحمي الكابل نفسه.
• افترض أن-التنقيب من طرف ثالث هو أكبر تهديد-على المدى الطويل: حدد المسار، واحتفظ به-كما تم إنشاؤه، وقم بالتسجيل في خدمة منع الضرر-.
•
